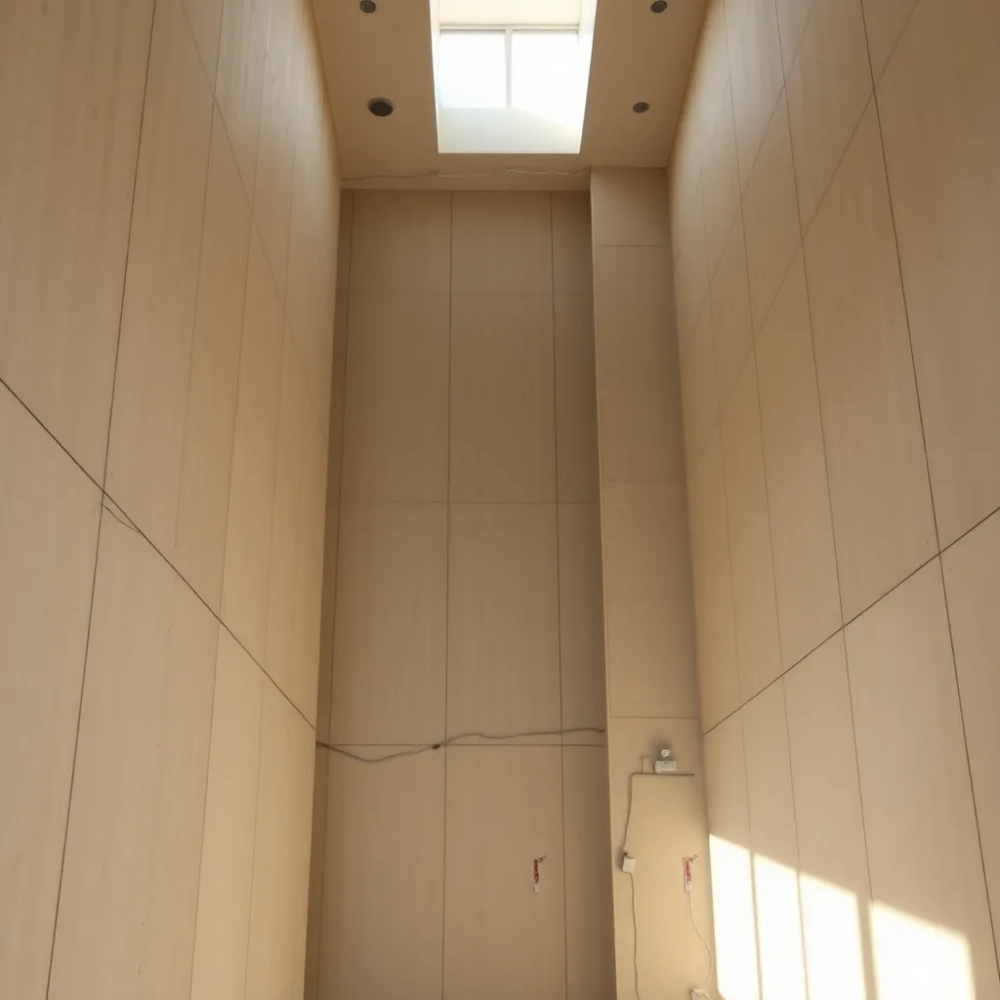

Wysokie ściany z płyt g-k – co mówią normy w 2026 roku?

Ściany działowe sięgające sześciu, ośmiu, a nawet jedenastu metrów to nie abstrakcja to codzienność galerii handlowych, hal przemysłowych, kinowych foyer czy przestrzeni mieszkalnych o otwartym planie. Każdy, kto stanął przed projektowaniem takiej przegrody, wie, że standardowe rozwiązania nie wystarczą. Rosną wymagania dotyczące odporności ogniowej, sztywności konstrukcji pod wpływem naprężeń termicznych oraz zdolności do przenoszenia obciążeń użytkowych wszystko jednocześnie, w jednym systemie. Wybór niewłaściwego profilu lub złej grubości poszycia potrafi przesądzić o tym, czy konstrukcja przejdzie odbiór, czy zakończy się rozbiórką.

• Konstrukcje wzmocnione do ścian wysokich pojedyncza vs. podwójna
• Od płyt jedno- do trzykrotnego poszycia dobór grubości i wysokości
• Systemy instalacyjne w ścianach wysokich na konstrukcji podwójnej
• Wysokie ściany z płyt gipsowych pytania i odpowiedzi

Konstrukcje wzmocnione do ścian wysokich pojedyncza vs. podwójna

Przy wysokościach przekraczających 6,5 metra sztywność konstrukcji staje się czynnikiem decydującym ostatecznie o wytrzymałości całego układu. Profile stalowe muszą przenosić nie tylko ciężar okładzin, ale też naprężenia wynikające z różnic temperatur, drgań budynku oraz ewentualnych obciążeń eksploatacyjnych. Pojedyncza konstrukcja z profili C o standardowym przekroju 50 mm radzi sobie w pomieszczeniach do około czterech metrów powyżej tego pułapu zaczyna się uginać pod własnym ciężarem i pod wpływem naprężeń eksploatacyjnych.

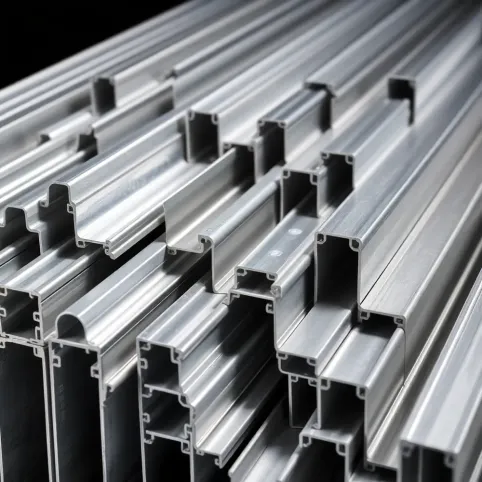

Konstrukcja podwójna, w której dwa zestawy profili tworzą niezależne warstwy po obu stronach przegrody, rozwiązuje problem , bo rozdzielenie warstw eliminuje mostki termiczne i akustyczne. Każda strona pracuje autonomicznie, a połączenie ich wyłącznie w strefie podłogi i sufitu tworzy układ zdolny przenieść obciążenia o wiele ton na metr bieżący. Profile UA o przekroju 75 lub nawet 100 mm stosowane jako słupy nośne w połączeniu z wzmocnionymi prowadnikami UW tworzą sztywny szkielet zdolny udźwignąć ścianę sięgającą jedenastu metrów.

Mechanizm działania podwójnej konstrukcji opiera się na zasadzie dystrybucji obciążeń. Naprężenia zginające generowane przez wysokość przegrody rozkładają się na dwa niezależne układy nośne zamiast koncentrować się w jednym, co obniża wartość maksymalnego momentu zginającego w każdym profilu. Matematycznie wyraża się to zmniejszeniem ugięcia o czynnik wynikający z geometrycznej sumy sztywności obu układów w praktyce oznacza to eliminację drgań, trzasków i odkształceń widocznych gołym okiem.

Zastosowanie konstrukcji podwójnej niesie jednak dodatkowe konsekwencje, które należy uwzględnić na etapie projektowania. Podłoga musi przenieść większe siły skupione w punktach mocowania profili UA do podłoża stąd konieczność stosowania kotew chemicznych lub mechanicznych o odpowiedniej nośności, często rzędu 5-8 kN na punkt mocowania. Izolacyjność akustyczna takiego układu wzrasta znacząco dzięki dużej masie powierzchniowej i elastycznemu połączeniu warstw, osiągając wartości izolacyjności od 60 dB wzwyż przy odpowiednim wypełnieniu mineralnym.

Pojedyncza konstrukcja wzmocniona, z profili CI 75 lub CI 100 z dodatkowymi wzmocnieniami w postaci drewnianych lub stalowych wkładek, stanowi kompromis dla sytuacji, gdy przestrzeń jest ograniczona, a wysokość nie przekracza siedmiu metrów. Rozwiązanie to pozwala na zaoszczędzenie grubości przegrody rzędu 50-70 mm kosztem niższej nośności i gorszych parametrów akustycznych. W halach magazynowych, gdzie ściany pełnią funkcję wydzielającą bez specjalnych wymagań przeciwpożarowych, pojedyncza konstrukcja wzmocniona sprawdza się doskonale.

Wybór między pojedynczą a podwójną konstrukcją powinien zawsze wynikać z analizy obciążeń, wymagań przeciwpożarowych oraz dostępnej przestrzeni. Wysokie ściany z płyt gipsowych wymagają solidnego szkieletu, a oszczędność na profilach nośnych przekłada się na problemy już w fazie użytkowania od odkształceń po niezgodność z normami.

Od płyt jedno- do trzykrotnego poszycia dobór grubości i wysokości

Grubość płyty gipsowo-kartonowej determinuje nie tylko masę konstrukcji, ale przede wszystkim jej odporność ogniową oraz zdolność do przenoszenia obciążeń punktowych. Pojedyncza warstwa płyty standardowej grubości 12,5 mm zapewnia podstawową izolacyjność ogniową na poziomie EI 30 dla konstrukcji o wysokości do 4 metrów, co dla wielu zastosowań jest rozwiązaniem wystarczającym ale nie dla przestrzeni przekraczających sześć i pół metra.

Dwukrotne poszycie z płyt 12,5 mm podnosi klasę odporności ogniowej do EI 60 lub EI 90 w zależności od zastosowanego rdzenia. Kluczowy mechanizm polega na tym, że druga warstwa płyt montowana jest ze szczeliną dylatacyjną względem pierwszej izoluje termicznie wewnętrzne warstwy konstrukcji stalowej, która pod wpływem ognia traci nośność już przy 500°C. Warstwa zewnętrzna działa jak tarcza, kupując czas potrzebny na ewakuację.

Dla ścian sięgających ośmiu metrów stosuje się trzykrotne poszycie z płyt grubości 15 lub nawet 18 mm, gdzie każda kolejna warstwa zwiększa nie tylko izolacyjność termiczną, ale też masę powierzchniową wpływającą na tłumienie dźwięków niskich częstotliwości. Systemy spełniające wymagania EI/REI 120 wymagają z reguły trzech warstw płyt o łącznej grubości minimum 45 mm oraz wypełnienia mineralnego o gęstości minimum 40 kg/m³ między warstwami konstrukcji.

Parametry techniczne systemów dedykowanych ścianom wysokim obejmują zakres wysokości od 6,5 do 11 metrów przy zachowaniu klas odporności ogniowej EI/REI 30, 60, 90 lub 120. Nośność konstrukcji dostosowuje się do wymagań projektowych poprzez dobór odpowiednich profili i ich rozstawu standardowy rozstaw 600 mm dla profili C 50 może okazać się niewystarczający dla ścian powyżej pięciu metrów, gdzie konieczne jest zagęszczenie do 400 lub nawet 300 mm.

Dobór grubości poszycia musi również uwzględniać obciążenia użytkowe ściana w galerii handlowej, która będzie poddawana obciążeniom punktowym od regałów lub ekspozycji, wymaga wzmocnienia w strefie mocowań. Montaż puszek elektrycznych, wsporników telewizorów czy uchwytów reklamowych w poszyciu jednowarstwowym bez odpowiedniego wzmocnienia prowadzi do wyłamania płyty przy obciążeniach przekraczających 15 kg na punkt.

Przy projektowaniu wysokich ścian z płyt gipsowych należy uwzględnić jeszcze jeden czynnik stabilność ogniową. Nawet najlepszy system spełniający wymagania EI nie ma sensu, jeśli konstrukcja nośna ugina się pod wpływem temperatury przed upływem wymaganego czasu. Stąd konieczność stosowania profili z termoizolacyjnymi powłokami lub wypełnień mineralnych sięgających newralgicznych stref połączeń.

Systemy instalacyjne w ścianach wysokich na konstrukcji podwójnej

Konstrukcja podwójna tworzy przestrzeń między dwiema warstwami profili, która służy nie tylko jako izolator termiczny czy akustyczny, ale również jako kanał dla instalacji elektrycznych, wodno-kanalizacyjnych czy wentylacyjnych. Swoboda prowadzenia przewodów przez wnętrze ściany eliminuje konieczność dodatkowego opuszczania sufitów lub podwieszania tras kablowych oszczędność miejsca i estetyki, która w obiektach użyteczności publicznej ma kluczowe znaczenie.

Przejścia instalacyjne przez przegrodę o klasie odporności ogniowej wymagają zastosowania elementów uszczelniających certyfikowanych na zgodność z klasą EI systemu. Mankiet przeciwpożarowy montowany w miejscu przejścia rury lub pęczka przewodów rozszerza się pod wpływem temperatury, uszczelniając otwór i blokując rozprzestrzenianie ognia. Bez takiego zabezpieczenia nawet najlepsza ściana o klasie EI 120 traci szczelność w momencie pożaru przez niewystarczająco zabezpieczone przejście.

Zabudowa pionów instalacyjnych w przestrzeni międzywarstwowej wymaga koordynacji na etapie projektowania. Dwa niezależne układy profili nie mogą być naruszone w sposób osłabiający ich zdolność nośną stąd konieczność stosowania wzmocnień w postaci dodatkowych profili poprzecznych lub okienków wzmacniających w miejscach przejść. Montaż rozdzielnic elektrycznych wnękowych wymaga zastosowania obudów o klasie minimum EI 60 z uszczelnieniem dylatacyjnym na obwodzie.

Dla przestrzeni wymagających wyciszenia sale kinowe, studia nagraniowe, lounge w galeriach podwójna konstrukcja umożliwia wprowadzenie ciężkich wypełnień mineralnych o gęstości przekraczającej 60 kg/m³, które eliminują niskie częstotliwości przenikające przez przegrodę. Parametry izolacyjności akustycznej takiego układu osiągają wartości izolacyjności od wartości 55 dB wzwyż, co spełnia wymagania najbardziej rygorystycznych norm dla budynków użyteczności publicznej.

Wentylacja przestrzeni międzywarstwowej stanowi często pomijany aspekt projektowania. Brak odpowiedniej cyrkulacji powietrza w szczelinie między warstwami prowadzi do kondensacji wilgoci, korozji profili stalowych i degradacji izolacji. Systemy dedykowane ścianom wysokim przewidują otwory wentylacyjne w strefie cokołowej i szczytowej, umożliwiające wymianę powietrza i odprowadzenie ewentualnej kondensacji bez naruszenia parametrów przeciwpożarowych.

Montaż okładzin dekoracyjnych, paneli systemowych czy elementów graficznych na wysokich ścianach wymaga odrębnego projektowania mocowań. Ciężar takich okładzin przekracza często 30 kg na metr bieżący, co przy wysokości sześciu metrów oznacza obciążenie rzędu 180 kg na metr bieżący przegrody obciążenie nie do udźwignięcia przez standardowe łączniki do płyt gipsowo-kartonowych. Projektanci stosują w takich przypadkach systemy szynowe montowane do profili nośnych konstrukcji, rozkładając ciężar na większej powierzchni.

Zgodność z aktualnymi przepisami budowlanymi i przeciwpożarowymi stanowi fundament każdego projektu wysokiej ściany działowej. Wymagania normy PN-EN dotyczące klasyfikacji ogniowej, Eurokodu 3 projektowania konstrukcji stalowych oraz miejscowych warunków zabudowy określają minimalne parametry, które system musi spełnić przed wdrożeniem. Dla obiektów handlowych, kin i hal przemysłowych wymagania mogą się znacząco różnić sprawdzenie ich na wstępnym etapie projektowania oszczędza kosztów i czasu na etapie realizacji.
